যোগাযোগ যোগাযোগকারীদের নীতি এবং কাজ কি?

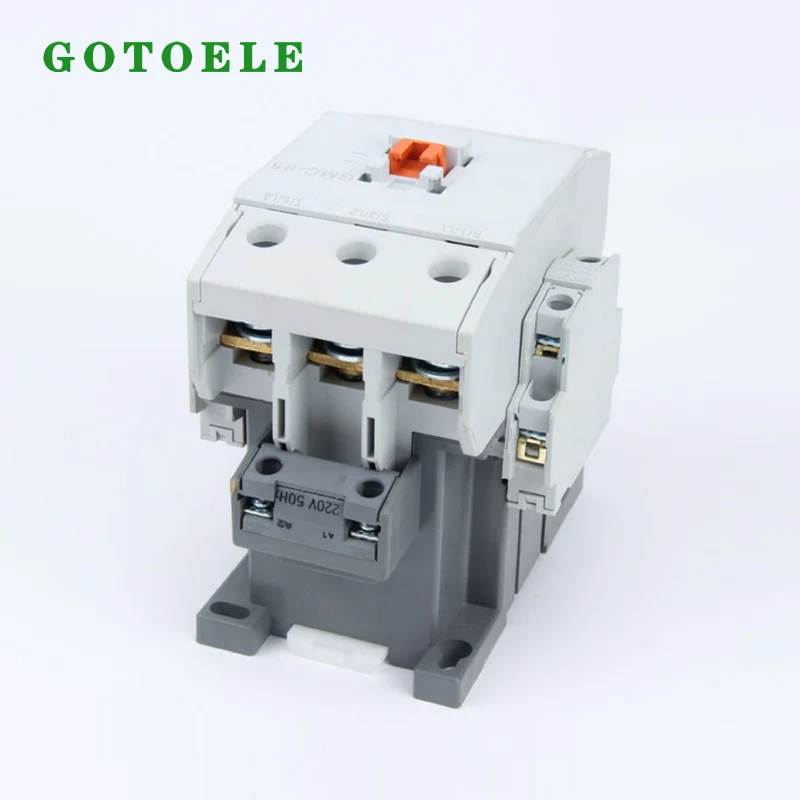

আএসি কন্টাক্টরএকটি স্বয়ংক্রিয় সুইচিং ডিভাইস যা সুইচ খোলা এবং বন্ধ নিয়ন্ত্রণ করতে ইলেক্ট্রোম্যাগনেটিক বল ব্যবহার করে। এর মূল কাজ হল ঘন ঘন উচ্চ-শক্তি প্রধান সার্কিট খোলা এবং বন্ধ করা, পাশাপাশি কম-ভোল্টেজ সুরক্ষা প্রদান করা। নির্দিষ্ট নীতি এবং ফাংশন নিম্নরূপ:

1. কাজের নীতি

কমিউনিকেশন কন্টাক্টরকে প্রধানত তিনটি ভাগে ভাগ করা হয়: ইলেক্ট্রোম্যাগনেটিক সিস্টেম (কয়েল, স্ট্যাটিক আয়রন কোর, ডাইনামিক আয়রন কোর), কন্টাক্ট সিস্টেম (প্রধান যোগাযোগ, অক্জিলিয়ারী কন্টাক্ট), এবং আর্ক এক্সটিংগুইশিং সিস্টেম। এরা ইলেক্ট্রোম্যাগনেটিক ফোর্স এবং স্প্রিং স্থিতিস্থাপকতার উপর নির্ভর করে অন/অফ অর্জন করতে, এবং দুটি কার্যকরী অবস্থা রয়েছে:

পাওয়ার অন অ্যাকশন স্টেট: যখন আকর্ষন কয়েলটি শক্তিপ্রাপ্ত হয়, তখন স্ট্যাটিক আয়রন কোর ইলেক্ট্রোম্যাগনেটিক আকর্ষণ তৈরি করবে, যা চলমান লোহার কোরকে (আর্মচার) আকর্ষণ করবে। আর্মেচারের সাথে সংযুক্ত সংযোগকারী রডটি যোগাযোগের ক্রিয়া চালাবে - সাধারণত খোলা পরিচিতি যা মূলত সংযোগ বিচ্ছিন্ন ছিল তা বন্ধ হয়ে যাবে এবং সাধারণত বন্ধ হওয়া পরিচিতিটি খুলবে, যা সার্কিট সংযোগটি সম্পূর্ণ করে।

পাওয়ার লস রিলিজ অবস্থা: কুণ্ডলী বন্ধ হয়ে গেলে, ইলেক্ট্রোম্যাগনেটিক আকর্ষণ অদৃশ্য হয়ে যায়, এবং চলমান লোহার কোর প্রতিক্রিয়া স্প্রিংয়ের স্থিতিস্থাপক বলের অধীনে পুনরায় সেট হয়ে যাবে, এবং সমস্ত পরিচিতি তাদের প্রাথমিক অবস্থায় ফিরে আসবে - সাধারণত খোলা পরিচিতিগুলি খোলা থাকে, সাধারণত বন্ধ পরিচিতিগুলি বন্ধ হয় এবং সার্কিটটি কেটে যায়।

AC চৌম্বক ক্ষেত্রের কারণে কম্পন এবং শব্দ কমাতে, একটি তামার শর্ট-সার্কিট রিং স্ট্যাটিক আয়রন কোরের শেষ মুখে এম্বেড করা হবে যাতে লোহার কোর এবং আর্মেচারের মধ্যে সর্বদা একটি আকর্ষণীয় প্রভাব থাকে, যা অপারেটিং শব্দকে ব্যাপকভাবে হ্রাস করে। 10A-এর বেশি ধারণক্ষমতাসম্পন্ন কন্টাক্টররা আর্ক এক্সটিংগুইশিং ডিভাইসে সজ্জিত থাকবে যাতে সার্কিট সংযোগ বিচ্ছিন্ন করার সময় তৈরি হওয়া আর্কটি দ্রুত নিভিয়ে দেওয়া যায়, যোগাযোগের জ্বালা এড়ানো।

2. মূল ভূমিকা

এসি কন্টাক্টরউচ্চ-ভোল্টেজ সার্কিটগুলির ঘন ঘন অপারেশন এবং রিমোট কন্ট্রোলের জন্য উপযুক্ত, এবং তাদের প্রধান ফাংশনগুলির মধ্যে রয়েছে:

চালু/বন্ধ প্রধান সার্কিট: এটি নিরাপদে এবং উচ্চ-ফ্রিকোয়েন্সি উচ্চ কারেন্ট এসি প্রধান সার্কিটগুলিকে সংযোগ এবং সংযোগ বিচ্ছিন্ন করতে পারে (5A-800A জুড়ে একটি রেট করা বর্তমান পরিসীমা সহ), প্রতি ঘন্টায় সর্বোচ্চ 1200 বার পর্যন্ত অপারেটিং ফ্রিকোয়েন্সি, সাধারণ ম্যানুয়াল সুইচগুলির থেকে অনেক বেশি।

রিমোট কন্ট্রোল: একটি ছোট কারেন্ট কন্ট্রোল সার্কিটের মাধ্যমে উচ্চ কারেন্ট প্রধান সার্কিট চালানোর মাধ্যমে, অপারেটরদের উচ্চ-ভোল্টেজ সার্কিটের সাথে ঘনিষ্ঠ যোগাযোগের প্রয়োজন হয় না, যা অপারেশনাল নিরাপত্তাকে ব্যাপকভাবে উন্নত করে।

ভোল্টেজ ক্ষতি/আন্ডারভোল্টেজ সুরক্ষা: যখন পাওয়ার সাপ্লাই ভোল্টেজ খুব কম হয় বা পাওয়ার বন্ধ হয়ে যায়, তখন কন্টাক্টর স্বয়ংক্রিয়ভাবে প্রধান সার্কিটটি সংযোগ বিচ্ছিন্ন করবে। বিদ্যুৎ সরবরাহ পুনরুদ্ধার করার পরে, এটি নিজে থেকে শুরু হবে না, অস্বাভাবিক ভোল্টেজের কারণে সরঞ্জামের ক্ষতি এড়াতে এবং দুর্ঘটনা ঘটতে বাধা দেয়।

জটিল কন্ট্রোল লজিক প্রয়োগ করা: অক্জিলিয়ারী কন্টাক্টের সাথে মিলিত হয়ে, এটিকে রিলে এবং অন্যান্য উপাদানের সাথে একত্রিত করে জটিল সার্কিট ফাংশন যেমন সেলফ-লকিং, ইন্টারলকিং, ইন্টারলকিং এবং টাইমিং কন্ট্রোল অর্জন করা যেতে পারে। এটি শিল্প অটোমেশন নিয়ন্ত্রণ ব্যবস্থার মূল উপাদান।

3. সাধারণ প্রয়োগের পরিস্থিতি

এসি কন্টাক্টরগুলির প্রধান নিয়ন্ত্রণ বস্তুগুলি হল বিভিন্ন ধরণের বৈদ্যুতিক মোটর, এবং এগুলি বৈদ্যুতিক হিটার, আলোর সরঞ্জাম, ওয়েল্ডিং মেশিন, ক্যাপাসিটর ব্যাঙ্ক, বিতরণ ব্যবস্থা ইত্যাদি সহ অন্যান্য বৈদ্যুতিক লোড নিয়ন্ত্রণ করতেও ব্যবহার করা যেতে পারে। এগুলি ভারী শিল্প, শিল্প অটোমেশন এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
