ST3P A-B ইলেকট্রনিক পাওয়ার অন ডিলে টাইমার রিলে
GOTOELE ST3P A-B ইলেকট্রনিক পাওয়ার অন ডিলে টাইমার রিলে হল একটি শিল্প টাইমিং কন্ট্রোল উপাদান যা বৈদ্যুতিক অটোমেশন সিস্টেমে বিলম্বিত সুইচিং অপারেশনের জন্য ব্যবহৃত হয়। এটি পাওয়ার সরবরাহ করার সাথে সাথেই সময় শুরু হয় এবং প্রিসেট বিলম্বের সময় পরে রিলে আউটপুট পরিচিতিগুলি পরিবর্তন করে। সামঞ্জস্যযোগ্য সময় সেটিংস, প্লাগ-ইন ইনস্টলেশন এবং নির্ভরযোগ্য ইলেকট্রনিক নিয়ন্ত্রণ সহ, এটি মোটর স্টার্টার, নিয়ন্ত্রণ ক্যাবিনেট, প্যাকেজিং মেশিন, এইচভিএসি সরঞ্জাম এবং শিল্প অটোমেশন সার্কিটে ব্যাপকভাবে প্রয়োগ করা হয়।
GOTOELE ST3P A-B ইলেকট্রনিক পাওয়ার অন ডিলে টাইমার রিলে বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থায় টাইমিং সমন্বয় সমস্যা সমাধানের জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড রিলেগুলির বিপরীতে যা শক্তিকরণের পরে অবিলম্বে স্যুইচ করে, এই টাইমার রিলে আউটপুট পরিচিতিগুলি সক্রিয় করার আগে একটি প্রিসেট অপেক্ষার সময় প্রবর্তন করে।
অপারেশন চলাকালীন, কয়েল পাওয়ার পাওয়ার পরে অভ্যন্তরীণ ইলেকট্রনিক টাইমিং সার্কিট গণনা শুরু করে। একবার সেট বিলম্বের সময় পৌঁছে গেলে, রিলে স্বয়ংক্রিয়ভাবে পরবর্তী নিয়ন্ত্রণ ক্রিয়া ট্রিগার করতে যোগাযোগের অবস্থা পরিবর্তন করে।
এই ফাংশনটি একই মেশিনের মধ্যে বিভিন্ন উপাদানকে পরিকল্পিত ক্রম অনুসারে কাজ করার অনুমতি দেয়, সরঞ্জামের সমন্বয় উন্নত করে এবং অপ্রয়োজনীয় একযোগে স্টার্টআপ প্রভাব হ্রাস করে।
বিলম্বিত কর্মের প্রয়োজন এমন সরঞ্জামের জন্য ডিজাইন করা হয়েছে
অনেক শিল্প মেশিনের বিভিন্ন অপারেশনের মধ্যে নিয়ন্ত্রিত সময়ের ব্যবধান প্রয়োজন। ST3P A-B জটিল নিয়ন্ত্রণ ব্যবস্থা যোগ না করে একটি সহজ এবং কার্যকর সমাধান প্রদান করে।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
· মোটর স্টার্টিং সার্কিট যেখানে প্রধান মোটর স্থিতিশীল অপারেশনে পৌঁছানোর পরে সহায়ক সরঞ্জামগুলি শুরু করতে হবে;
· কনভেয়র সিস্টেমের জন্য বিভিন্ন ড্রাইভ বিভাগের অনুক্রমিক সক্রিয়করণ প্রয়োজন;
· এয়ার কম্প্রেসার এবং পাম্প যেগুলি পাওয়ার পুনরুদ্ধারের পরে দেরি করে পুনরায় চালু করতে হবে;
· ভেন্টিলেশন সিস্টেম যা সরঞ্জাম বন্ধ করার পরে ফ্যান অপারেশন প্রয়োজন;
· প্যাকেজিং এবং সমাবেশ মেশিনের সুনির্দিষ্ট অপারেশন বিরতি প্রয়োজন।
সামঞ্জস্যযোগ্য বিলম্ব নিয়ন্ত্রণ যোগ করে, টাইমার রিলে কাজের ক্রম উন্নত করে এবং সরঞ্জাম পরিচালনার সময় বৈদ্যুতিক এবং যান্ত্রিক চাপ কমাতে সহায়তা করে।
বেসিক অটোমেশন টাইমিং কন্ট্রোলের জন্য সহজ বিকল্প
অনেক ছোট এবং মাঝারি অটোমেশন অ্যাপ্লিকেশনের জন্য, শুধুমাত্র সাধারণ বিলম্ব ফাংশনগুলির জন্য একটি PLC ব্যবহার করা সিস্টেমের খরচ এবং প্রোগ্রামিং জটিলতা বাড়াতে পারে।
ST3P A-B একটি ডেডিকেটেড টাইমিং সমাধান প্রদান করে যা প্রকৌশলীদের সরাসরি বৈদ্যুতিক সার্কিটে বিলম্বের যুক্তি যোগ করতে দেয়।
পিএলসি-ভিত্তিক নিয়ন্ত্রণের সাথে তুলনা:
কোন প্রোগ্রামিং সফ্টওয়্যার প্রয়োজন হয় না;
· ইনস্টলেশন দ্রুত;
· সমস্যা সমাধান করা সহজ;
· কন্ট্রোল সিস্টেম গঠন সহজ অবশেষ.
এটি বিশেষত স্বাধীন মেশিন এবং কন্ট্রোল ক্যাবিনেটের জন্য উপযুক্ত যেখানে শুধুমাত্র মৌলিক সময় ফাংশন প্রয়োজন।
সুবিধাজনক ইনস্টলেশন এবং ক্ষেত্র সমন্বয়

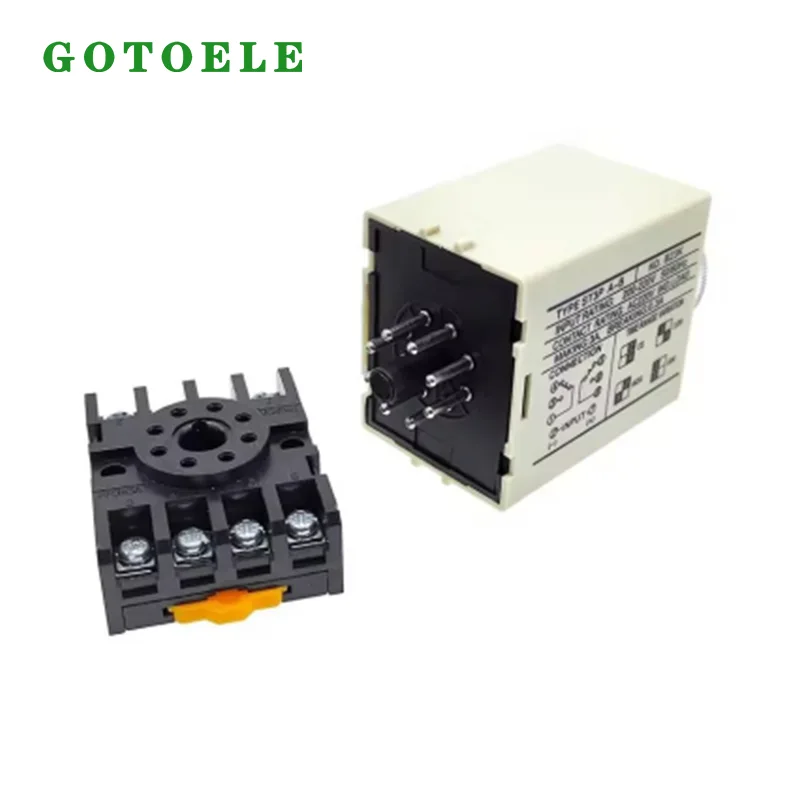

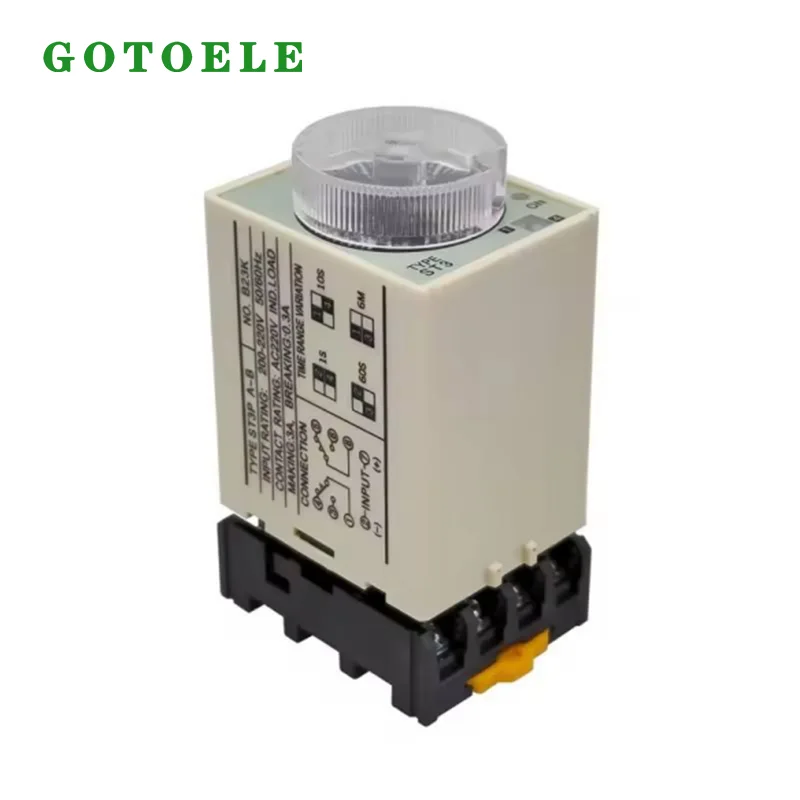

ST3P A-B একটি 8-পিন প্লাগ-ইন কাঠামো গ্রহণ করে, যা মিলিত সকেট বেসের সাথে দ্রুত সংযোগের অনুমতি দেয়। যখন প্রতিস্থাপনের প্রয়োজন হয়, প্রযুক্তিবিদরা সম্পূর্ণ ওয়্যারিং সিস্টেম পরিবর্তন না করে টাইমার মডিউলটি সরাতে এবং ইনস্টল করতে পারেন।
ডিআইএন রেল মাউন্টিং ডিজাইন এতে একীকরণের অনুমতি দেয়:
· শিল্প বৈদ্যুতিক ক্যাবিনেট;
· অটোমেশন নিয়ন্ত্রণ প্যানেল;
· মেশিন বিতরণ বাক্স;
· বিল্ডিং নিয়ন্ত্রণ ব্যবস্থা।

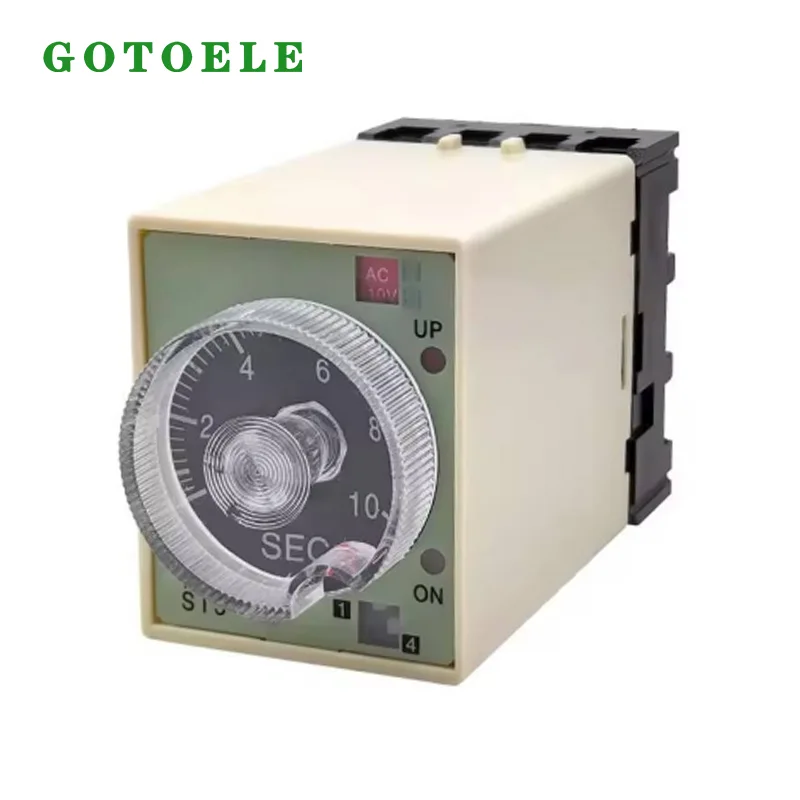

ফ্রন্ট অ্যাডজাস্টমেন্ট নব অপারেটরদের প্রকৃত কাজের প্রয়োজনীয়তা অনুযায়ী সরাসরি বিলম্বের সময় পরিবর্তন করতে সক্ষম করে।
সময় পরিসীমা
| কোড নাম | 24 | 14 | 23 | 13 | ||
| ক-ক | ০.০৫-০.৫ সেকেন্ড | 0.5-5 সেকেন্ড | ৫-৩০ সেকেন্ড | 30-3 মিনিট | ||
| ক-বি | 0.1-1 সে | 1-10 সেকেন্ড | 10-60 এর দশক | ৬০-৬ মিনিট | ||
| A-C | 0.5-5 সেকেন্ড | 5-50 এর দশক | 50-5 মিনিট | 5-30 মিনিট | ||
| A-D | 1-10 সেকেন্ড | 10-100 | 100-10 মিনিট | 10-60 মিনিট | ||
| এ-ই | 6-60 এর দশক | 60-10 মিনিট | 10-60 মিনিট | 60 মিনিট-6 ঘন্টা | ||
| এ-এফ | 0.2-2 মিনিট | 2-20 মিনিট | 20 মিনিট-2 ঘন্টা | 2-12 ঘন্টা | ||
| এ-জি | 0.4-4 মিনিট | 4-40 মিনিট | 40 মিনিট-4 ঘন্টা | 4-24 ঘন্টা | ||
| সূচক চলমান | অন-আপ অপারেশন | অন-আপ অপারেশন | ||
| 0/P যোগাযোগ ব্যক্তি |
মডেল | ST2P-E | ST3PA | ST3PC |
| সময়সীমা 1C | 5A | 5A | ||
| সময়সীমা 2C | 5A | |||
| তাত্ক্ষণিক 1C | 5A | 5A | ||
| জীবন | যন্ত্রপাতি | 5 × 107 বার | 5 × 107 বার | |
| বৈদ্যুতিক | 105 বার | 105 বার | ||
| নির্ভুলতা | ভুলের পুনরাবৃত্তি | সর্বোচ্চ ± 1% | সর্বোচ্চ ± 1% | |
| সেটআপ ত্রুটি | সর্বোচ্চ 10% | সর্বোচ্চ 10% | ||
| ভোল্টেজ ত্রুটি | সর্বোচ্চ ± 1% | সর্বোচ্চ ± 1% | ||
| তাপমাত্রা ত্রুটি | সর্বোচ্চ ± 2% | সর্বোচ্চ ± 2% | ||
| সময় রিসেট করুন | সর্বোচ্চ 0.5 সেকেন্ড | সর্বোচ্চ 0.5 সেকেন্ড | ||
| শ্রেণীবিভাগ | টাইমার | মাল্টি রেঞ্জ টাইমার | |
| মডেল | ST2P | ST3P | |

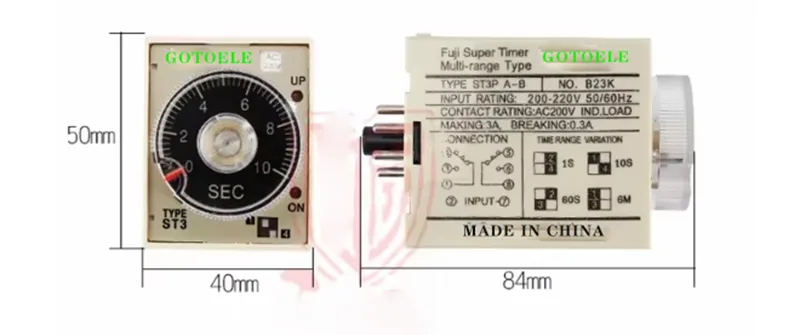

| আকার (মিলিমিটার) | 50H×40W×57.5D | 50h×40.5W×57.5D | |
| ইনস্টলেশন এবং সকেট | পৃষ্ঠ (-n) | PF083A(E) | PF-083A(E) |
| ফ্লাশ (-y) | US-08 P3G-08 | US-08 P3G-08 | |
| সম্পূর্ণ সময়ের পরিসীমা |
SEC:1,3,6,10,12,30,60 ন্যূনতম মান: 3,6,10,12,30,60 HR:3,6,10,12,30 |
A: 0.05-0.5s/5s/30s/3min B: 0.1-1s/10s/60s/6min গ: 0.5 সেকেন্ড/5 সেকেন্ড/50 সেকেন্ড/5 মিনিট/30 মিনিট D: 1-10 সেকেন্ড/100 সেকেন্ড/10 মিনিট/60 মিনিট ই: 5-1 মিনিট/10/60 মিনিট/6 ঘন্টা F: 0.25-2 মিনিট/20 মিনিট/2 ঘন্টা/12 ঘন্টাG:0.5-4min/40min/4h/24h |
|
| রেটেড ভোল্টেজ |
AC(V): 12,24,110,220 (50/60 Hz) DC(V):12-24 (50/60Hz) |
24 থেকে 240 VAC/DC AC(V)110V,220V DC 12V, 24V |
|
বাস্তব বিশ্বের অ্যাপ্লিকেশন অভিজ্ঞতা
একটি স্বয়ংক্রিয় প্যাকেজিং প্রোডাকশন লাইন প্রকল্পে, কনভেয়র মোটর এবং প্যাকেজিং প্রক্রিয়ার মধ্যে অপারেটিং সিকোয়েন্স পরিচালনা করতে GOTOELE ST3P A-B ইলেকট্রনিক পাওয়ার অন ডিলে টাইমার রিলে কন্ট্রোল ক্যাবিনেটে ইনস্টল করা হয়েছিল।
টাইমারটিকে সরঞ্জামের ক্রিয়াকলাপের মধ্যে একটি নিয়ন্ত্রিত বিলম্ব প্রবর্তনের জন্য কনফিগার করা হয়েছিল, অসামঞ্জস্যপূর্ণ স্টার্টআপ টাইমিংয়ের কারণে উপাদান জমা হওয়া প্রতিরোধ করে।
একটি উত্পাদন পরিবেশে ক্রমাগত অপারেশন করার পরে, সিস্টেমটি স্থিতিশীল স্যুইচিং কর্মক্ষমতা বজায় রাখে এবং সরঞ্জাম চালু করার সময় সামঞ্জস্যের সময় হ্রাস করে। পূর্ববর্তী PLC-ভিত্তিক টাইমিং সমাধানগুলির তুলনায় গ্রাহক একটি সহজ নিয়ন্ত্রণ কাঠামো থেকে উপকৃত হয়েছে।

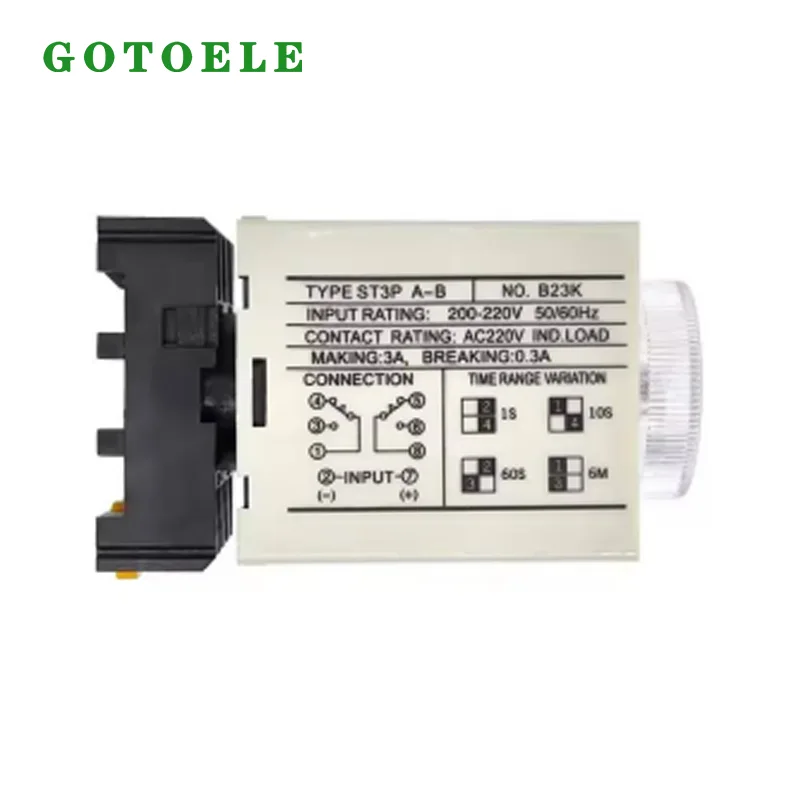

মূল পরামিতি
|
প্যারামিটার |
বিস্তারিত |
|
মডেল |
GOTOELE ST3P A-B ইলেকট্রনিক পাওয়ার অন ডিলে টাইমার রিলে |
|
ফাংশন |
পাওয়ার অন বিলম্ব |
|
টাইমিং রেঞ্জ |
0.1s-10s |
|
কয়েল ভোল্টেজ |
AC200-220V |
|
যোগাযোগ ক্ষমতা |
3A |
|
যোগাযোগের ধরন |
NO/NC চেঞ্জওভার পরিচিতি |
|
ইনস্টলেশন |
8-পিন প্লাগ-ইন / DIN রেল মাউন্ট |
|
সমন্বয় পদ্ধতি |
রোটারি ডায়াল |
|
আবেদন |
অটোমেশন কন্ট্রোল, মোটর সার্কিট, বৈদ্যুতিক ক্যাবিনেট |
|
সার্টিফিকেশন |
সিই, ISO9001 |
|
ওয়ারেন্টি |
18 মাস |
মূল সুবিধা
1. যান্ত্রিক বিলম্ব নিয়ন্ত্রণের পরিবর্তে স্থিতিশীল ইলেকট্রনিক সময়
ইলেকট্রনিক টাইমিং সার্কিট সামঞ্জস্যপূর্ণ বিলম্ব কর্মক্ষমতা প্রদান করে এবং ঐতিহ্যগত বায়ুসংক্রান্ত বা যান্ত্রিক টাইমার ডিভাইসে পাওয়া যান্ত্রিক পরিধানের কারণে সময় বিচ্যুতি এড়ায়।
2. বিভিন্ন সরঞ্জামের প্রয়োজনীয়তার জন্য নমনীয় বিলম্ব সমন্বয়
সামঞ্জস্যযোগ্য সময় সেটিং ব্যবহারকারীদের বিভিন্ন মেশিন অপারেটিং সিকোয়েন্স অনুযায়ী উপযুক্ত বিলম্ব পরামিতি কনফিগার করতে দেয়, বিভিন্ন অটোমেশন অ্যাপ্লিকেশনের সাথে সামঞ্জস্যতা উন্নত করে।
3. প্লাগ-ইন কাঠামো রক্ষণাবেক্ষণের সময় হ্রাস করে
অপসারণযোগ্য মডিউল ডিজাইন সরঞ্জাম রক্ষণাবেক্ষণের সময় দ্রুত প্রতিস্থাপনের অনুমতি দেয়। প্রযুক্তিবিদরা ব্যাপক রিওয়্যারিং ছাড়াই দক্ষতার সাথে প্রতিস্থাপনের ক্রিয়াকলাপ সম্পূর্ণ করতে পারেন।
4. সহজ অটোমেশন সিস্টেমের জন্য অর্থনৈতিক সমাধান
ST3P A-B কম সিস্টেম খরচে প্রয়োজনীয় টাইমিং ফাংশন প্রদান করে, এটিকে জটিল অটোমেশন কন্ট্রোলারে বিনিয়োগ না করে নির্ভরযোগ্য বিলম্ব নিয়ন্ত্রণের প্রয়োজন এমন গ্রাহকদের জন্য উপযুক্ত করে তোলে।
উত্পাদন এবং গুণমান নিয়ন্ত্রণ
GOTOELE চীনের ঝেজিয়াং-এ প্রমিত উৎপাদন পদ্ধতির অধীনে শিল্প নিয়ন্ত্রণ উপাদান তৈরি করে।
প্রতিটি ST3P A-B ইলেকট্রনিক পাওয়ার অন বিলম্ব টাইমার রিলে প্রসবের আগে পরীক্ষা করা হয়, যার মধ্যে রয়েছে কয়েল ভোল্টেজ পরিদর্শন, যোগাযোগের সুইচিং যাচাইকরণ, সময় নির্ভুলতা পরীক্ষা এবং নিরোধক কর্মক্ষমতা পরীক্ষা।
কঠোর মান ব্যবস্থাপনা এবং উত্পাদন নিয়ন্ত্রণের মাধ্যমে, GOTOELE বিশ্বব্যাপী অটোমেশন সরঞ্জাম প্রস্তুতকারক এবং শিল্প ব্যবহারকারীদের জন্য স্থিতিশীল অপারেশন নিশ্চিত করে।
প্যাকেজিং এবং ডেলিভারি
ST3P A-B ইলেকট্রনিক পাওয়ার অন ডিলে টাইমার রিলে নিরাপদ পরিবহন নিশ্চিত করতে প্রতিরক্ষামূলক রপ্তানি প্যাকেজিং দিয়ে পরিপূর্ণ।
GOTOELE বিভিন্ন গ্রাহকের প্রয়োজনীয়তা অনুসারে বাল্ক উত্পাদন, OEM লেবেলিং এবং কাস্টমাইজড প্যাকেজিং সমাধান সমর্থন করে, বিশ্বব্যাপী শিল্প প্রকল্পগুলির জন্য দক্ষ সরবরাহ সহায়তা প্রদান করে।
FAQ
প্রশ্ন 1: একটি টাইমার রিলে এবং একটি সাধারণ রিলে মধ্যে পার্থক্য কি?
একটি সাধারণ রিলে সক্রিয়করণের পরপরই পরিচিতিগুলিকে পরিবর্তন করে, যখন একটি টাইমার রিলে স্যুইচ করার আগে একটি প্রিসেট বিলম্ব প্রবর্তন করে, যা সরঞ্জামগুলিকে একটি নিয়ন্ত্রিত ক্রম অনুসারে কাজ করার অনুমতি দেয়।
প্রশ্ন 2: ST3P A-B কি মোটর স্টার্টিং অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে?
হ্যাঁ। এটি সাধারণত মোটর কন্ট্রোল সার্কিটে ব্যবহৃত হয় যেখানে বিলম্বিত স্যুইচিং প্রয়োজন হয়, যেমন স্টার-ডেল্টা স্টার্টিং সিস্টেম এবং সহায়ক সরঞ্জাম নিয়ন্ত্রণ।
প্রশ্ন 3: টাইমারের কি পিএলসি প্রোগ্রামিং প্রয়োজন?
না। ST3P A-B একটি সাধারণ সামঞ্জস্যযোগ্য সময় কাঠামো ব্যবহার করে এবং PLC প্রোগ্রামিং ছাড়াই বিলম্ব নিয়ন্ত্রণ প্রদান করতে পারে।
প্রশ্ন 4: GOTOELE কি OEM কাস্টমাইজেশন সমর্থন করে?
হ্যাঁ। GOTOELE পণ্য লেবেলিং, প্যাকেজিং কাস্টমাইজেশন এবং প্রযুক্তিগত পরামিতি সমন্বয় সহ OEM পরিষেবা প্রদান করে।
